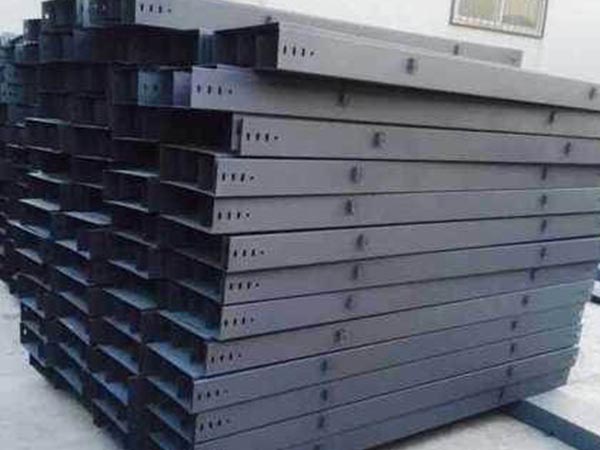

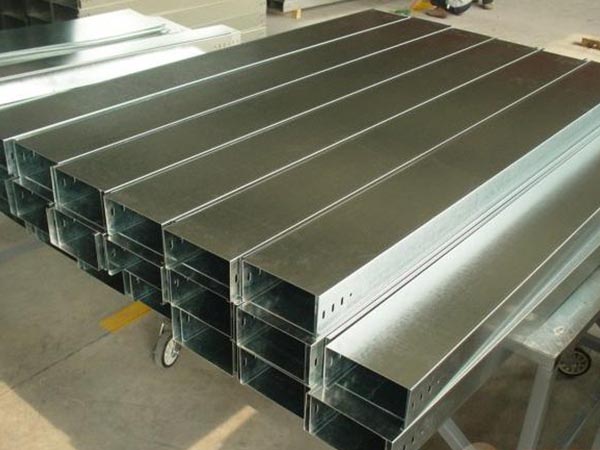

線路敷設工程中槽式電纜橋架是使用的比較多的一種，在山東橋架中有著廣泛的應用，一般情況下對于橋架的規格是有著較多的要求的，這是為了保證橋架可以正常的進行使用。

一、山東橋架槽式電纜橋架規格

1、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

2、山東橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

3、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、濟南橋架橫截面積的選擇要按照正確的規格。

5、橋架上電纜網絡中任一線路的 大自動過電流保護的額定電流值或整定值(A)橋架橫截面充許 小值(mm2)。

二、山東橋架常見規格：

SC 管規格：15㎜ 20㎜ 25㎜ 32㎜ 40㎜ 50㎜ 70㎜ 80㎜ 100㎜ 125㎜ 150㎜ 200㎜ 250㎜ 300㎜ 350㎜ 400㎜ 450㎜ 500㎜ 600㎜ 700㎜ 800㎜

開關型號： 10A 16A 20A 2 32A 40A 50A 63A 80A 100A 120A 160A

電纜斷面：0.75㎜ 1.0㎜ 1.5㎜ 2.5㎜ 4㎜ 6㎜ 10㎜ 16㎜ 25㎜ 35㎜ 50㎜ 70㎜ 95㎜ 120㎜ 150㎜ 185㎜ 240㎜ 300㎜

三、槽式電纜橋架配置

1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

3、濟南橋架多層設置時層間中心距為200，250，300，350mm。

4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

山東橋架中我們要按照一定的規格來設計槽式電纜橋架，如果有一些設計符合和規格，那么就有可能影響我們的使用，從而造成不好的使用效果。
