簡而言之，山東電纜橋架是安裝在建筑物外部的室外橋架，所有部件都需要鍍鋅，它可分為槽式、盤式、梯形和網狀結構，由支架、支撐臂和安裝附件組成。

　　一、山東橋架大致可分為以下五類：

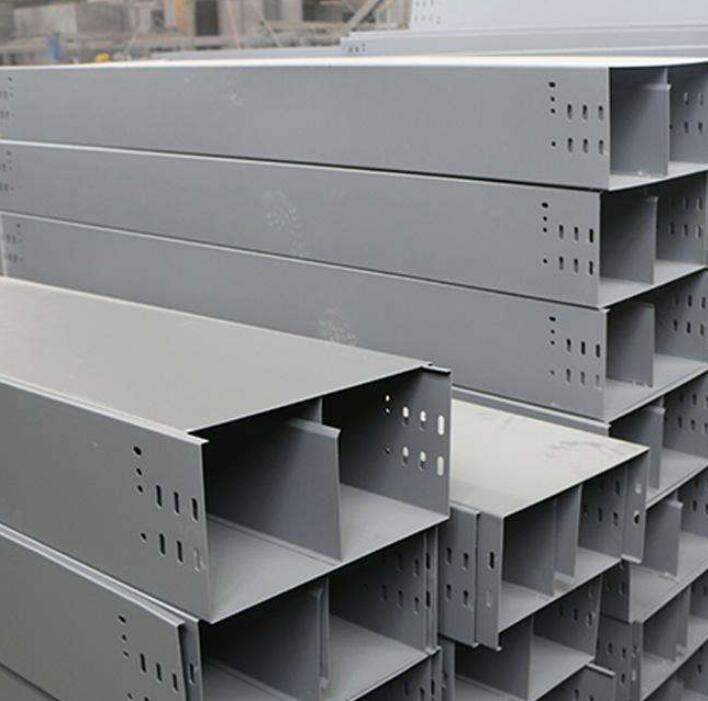

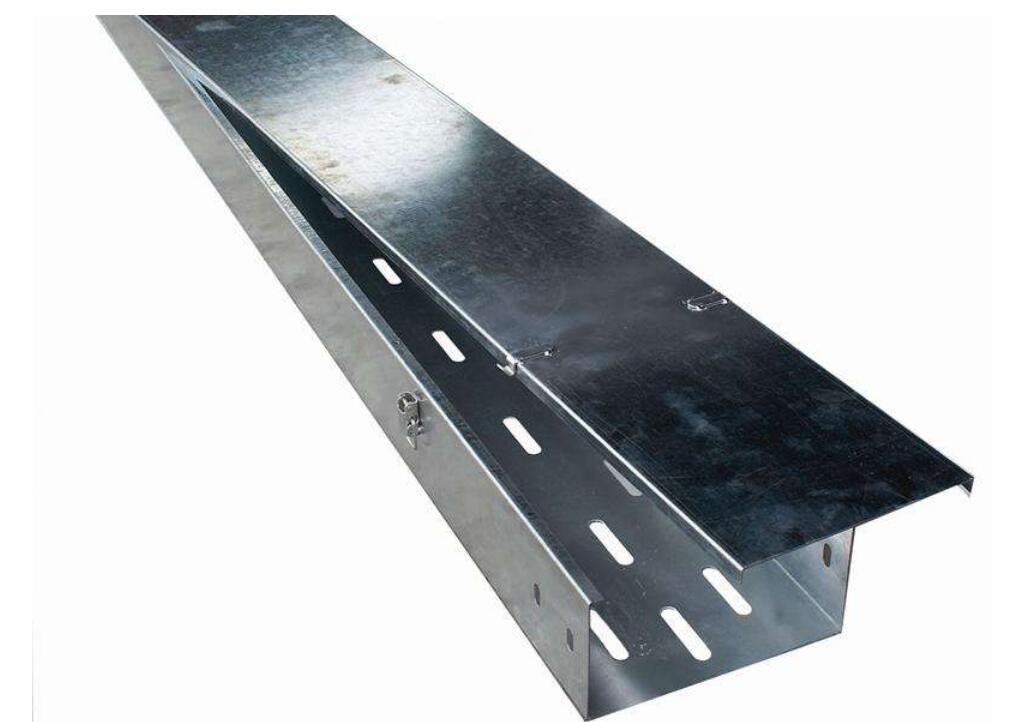

　　1.槽式電纜橋架

　　槽式電纜橋架屬于全封閉電纜橋架，可廣泛用于敷設計算機電纜、熱電偶電纜及其他高靈敏度系統的控制電纜等。它能很好地控制電纜的屏蔽干擾，在重腐蝕環境下保護電纜方面起到很好的作用和效果。

　　2.階梯式電纜橋架

　　適用于敷設大直徑電纜，可同時敷設高低壓電力電纜。根據國內外相關資料進行改進設計。這種電纜橋架具有重量輕、成本低、散熱好、通風好的特點。

　　3.大跨度橋架

　　這種大跨度電纜橋架一般由拉擠玻璃鋼型材組裝而成，可應用于電力電纜、控制電纜、照明電纜及附件。與鐵橋相比，使用壽命長，安裝方便，成本低，切割方便，無需維護。

　　4.組合電纜橋架這種電纜橋架是一系列電纜橋架中的二代產品，可廣泛應用于各種工程、各種單位、各種電纜敷設。組合式電纜橋架只需生產彎頭和三通配件，就可以根據現場安裝情況，隨意轉動、加寬、上下引接。在任何位置，都可以用管子引出，無需打孔或焊接。既方便生產運輸，又方便安裝施工。是電纜橋架中比較理想的產品。

　　5.盤式電纜橋架

　　該電纜橋架是石油、化工、輕工等行業應用比較廣泛的橋架。具有很強的通用性。這種電纜橋架不僅適用于電力電纜的安裝，也適用于控制電纜的敷設。

　　二、山東橋架的高度要求

　　(一)、參考電纜橋架的高度要求：

　　1.電纜橋架垂直敷設時離地高度不小于1.8m，水平敷設時離地高度不小于2.5m

　　2.達不到上述標準時，應加金屬蓋板保護。

　　3、除電氣專用房內外敷設。

　　4.電纜橋架水平敷設時，離地高度小于2.5m，達到2.2m時，加金屬蓋板保護即可。

　　5.地下室在梁下2.2米，有的低于2.5米。

　　(二)、電纜橋架鋪裝標準：

　　1.不要占用行人通道。

　　2.請勿占用維護區域。

　　3.干凈漂亮，大方得體。

　　一般來說，電纜橋架是沿著墻壁或天花板鋪設的。路面的高度也應參考控制點的位置。不能太高，太高會導致裝修施工難度系數增加。

　　(三)、電纜橋架的規格選擇

　　1.電纜橋架的高度應按上表選擇，并應符合標準電纜填充率，不得超過相關規范的規定值。電力電纜可占40-50%，控制電纜可占50-70%。此外，項目開發應留有10-25%的余量。

　　2.各種彎頭及附件的規格型號應符合標準工程布置標準，并與電纜橋架相匹配。

　　3.山東橋架和吊架的規格和型號的選擇應基于標準配置，如橋架規格、層數和跨度。并應滿足負荷要求。
